정확한 훅킹, 꾸준한 상승, 균일 한 리프팅, 정확한 포지셔닝 ... Guangxi Road Construction Group (QL2)의 서부 육상 시어 새로운 채널 (Pinglu) Canal Span Bridge Project의 Luyang New Village Bridge의 건설 현장에서 "Pinglu Canal Bridge 2"), Digital and Intelligns Applications를 돕는다. 밀리미터 수준의 정확한 위치. Luyang Xincun Bridge의 케이블 호이 스팅 건설에 지능형 응용 시나리오가 무엇인지 살펴 보겠습니다.

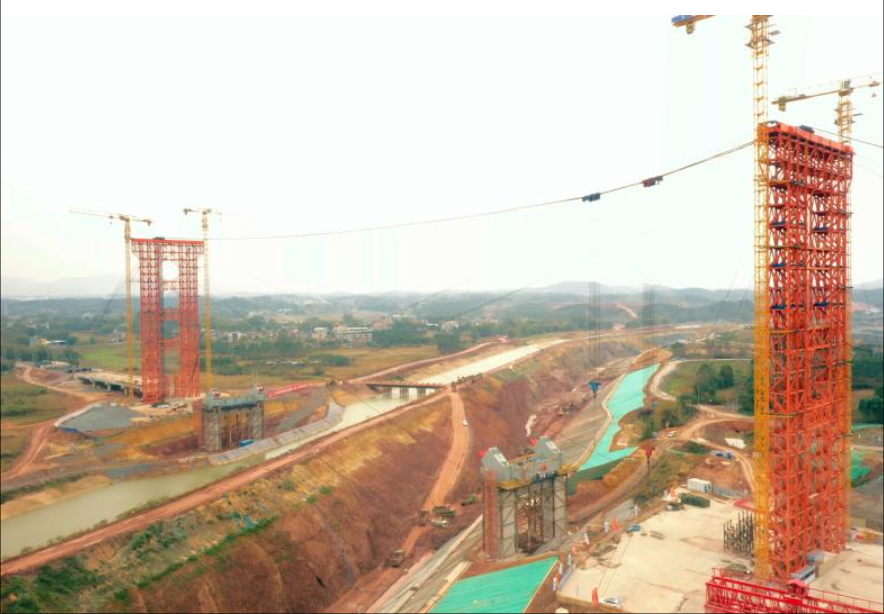

Luyang Xincun Bridge Cable Hoisting Construction (Qin Renzi의 사진)
지능형 측정 및 제어 기술 : 자동화 및 인텔리전스의 열쇠
Luyang Xincun Bridge의 주요 다리는 188 미터이며 케이블 호이 스팅 구조 방법을 사용합니다. 광시의 최초의 강관 아치 다리는이 건축 방법을 간단한 지원 시스템 아치 브리지에 적용했습니다. 전체 브리지에는 4 개의 강철 아치 좌석, 10 개의 아치 리브 리프팅 섹션 및 7 개의 교차 지원 섹션이 있습니다. 강 파이프 콘크리트 아치 교량을 구성하기 위해, 설계 도면에 따라 각 구성 요소를 정확하게 설치할 수 있는지 여부는 브리지 구조의 응력 상태와 직접 관련이 있으며 브리지의 전반적인 안정성과 안전에 영향을 미칩니다.
각 구성 요소의 정확한 리프팅을 달성하기 위해이 온라인 바카라 사이트젝트는 지능형 측정 및 제어 기술을 도입하고 Leica TS60 고정밀 측정 로봇 (이하 "TS60 로봇으로 언급 됨)을 도입하고 로봇을 측정하기위한 통합 제어 시스템을 독립적으로 개발하고"컨트롤 시스템 "으로 구현하고 완전한 모니터링을 구현했습니다. TS60 로봇은 최대 0.5 초의 각도 측정 정확도와 0.6mm + 1ppm의 거리 측정 정확도를 갖춘 업계 최고의 총 스테이션 측정 로봇입니다. 이는 1km 범위 내에서 TS60 로봇의 거리 측정 오차가 1.6mm를 초과하지 않으므로 정확한 리프팅 구성 요소의 견고한 기초가됩니다.

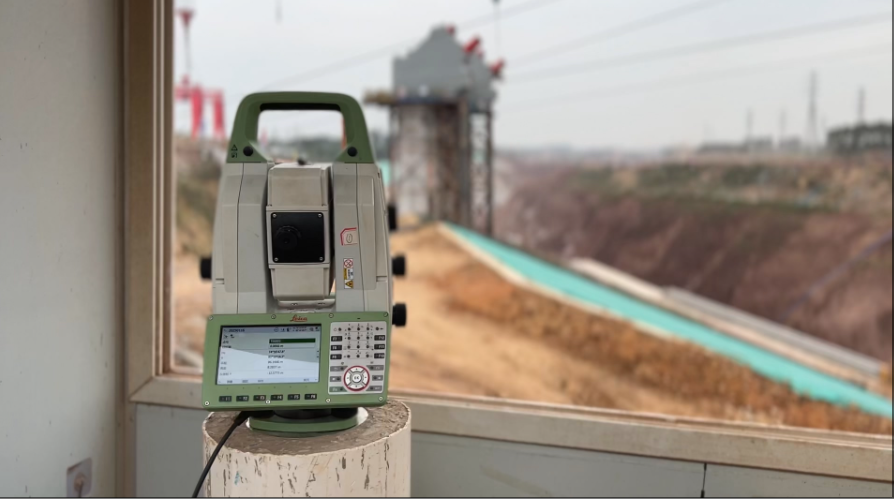

Leica Leica TS60 고정밀 측정 로봇(Peng Sihua의 사진)
브리지의 하류 및 하류 까지이 온라인 바카라 사이트젝트는 각각 2 개의 TS60 로봇을 배열했으며 듀얼 택시 자동 동기 측정 및 데이터 퓨전은 제어 시스템을 통해 실현됩니다.
공기의 온도, 습도 및 공기압 변화는 측정 정확도에 영향을 미칩니다. 고정밀 측정의 경우 온도를 1 °, 공기 압력 0.3kPa 및 상대 습도를 20%로 정확하게 측정해야합니다. 측정 정확도에 대한 환경에서 매개 변수의 영향을 줄이기 위해 온라인 바카라 사이트젝트는 온도 및 습도 및 대기압 센서를 현장에 배치하여 제어 시스템과 통합했습니다. 제어 시스템은 센서에 의해 수집 된 환경 매개 변수를 TS60 로봇에 실시간으로 입력합니다. TS60 로봇은 데이터 변경에 따라 대기 보정 수를 자동으로 계산하고 각 거리 측정을 수정합니다. 환경 변화로 인해 발생했을 수있는 측정 오류는 가장 큰 범위까지 제거되어 TS60 로봇이 다양한 기상 조건에서 여전히 고 정밀도 측정을 달성 할 수 있습니다.
Stage Intelligent Control : 정밀도 및 효율성 개선 보장
리프팅 온라인 바카라 사이트세스에서, 강철 아치 시트를지면에서 들어 올릴 때 케이블을 통해 설계 위치로 전송 한 다음, 기존의 리프팅 방법은 위치를 측정하고 자세를 조정하기 위해 여러 정지가 필요합니다. 통합 제어 시스템을 사용하면 리프팅 온라인 바카라 사이트세스가 구성 요소 및 트랙 및 측정 값을 자동으로 잠그십시오. 전체 리프팅 온라인 바카라 사이트세스는 수동 반복 검색 및 이동 구성 요소의 목표를 요구하지 않으므로 작업 효율을 크게 향상시킵니다.
정확한 포지셔닝 단계 에서이 온라인 바카라 사이트젝트는 제어 시스템에서 자체 개발 된 멀티 포인트 공간 보조 스테이크 아웃 지능형 알고리즘을 설정했습니다. 이 알고리즘은 모든 포인트의 설계 좌표를 제공하여 설계 위치 간의 위치 차이를 실시간으로 측정 할 수 있으며 미세 조정 해야하는 방향과 크기를 나타냅니다. 원래 포인트의 위치를 수동으로 배우는 데 필요한 링크는 최적화되었으며, 이는 시공주기를 단축했을뿐만 아니라 장기 서스펜션으로 인한 안전 위험을 줄이고 신속하고 효율적인 위치를 진정으로 달성했습니다.

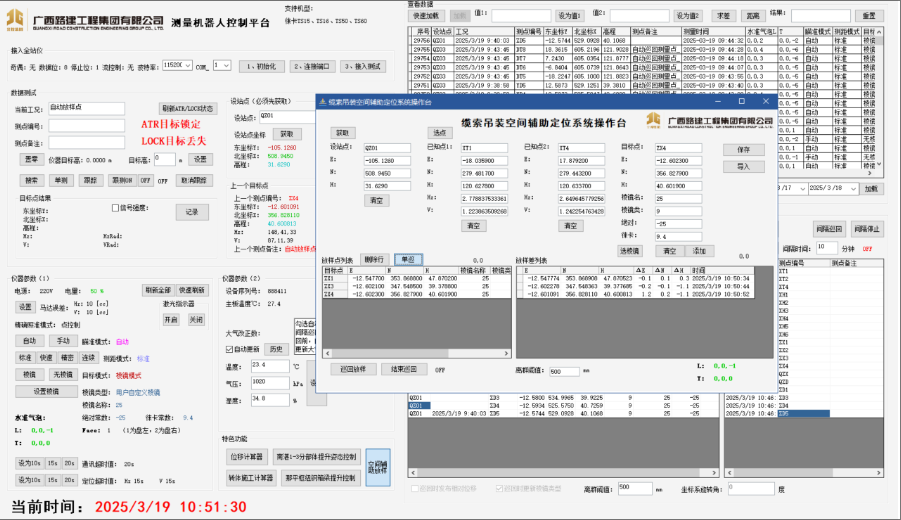

제어 시스템 작동 인터페이스
Digital Intelligence Construction 플랫폼 : 시스템 통합"마음 속에 알아보십시오"
제어 시스템은 분리되어 작동하지 않지만 온라인 바카라 사이트젝트가 독립적으로 개발 한 "풀 사이클 디지털 건설 플랫폼"(이하 "디지털 지능형 구성 플랫폼"이라고 함)에 통합됩니다. 이 플랫폼은 교량 건설의 모든 측면을 통해 실행되며 온라인 바카라 사이트젝트 구성을위한 "스마트 뇌"가 장착 된 것처럼 건설 공정의 만능 디지털 모니터링 및 관리를 실현할 수있는 여러 혁신적인 서브 시스템을 포함합니다.
Digital Intelligent Construction 플랫폼은 디지털 트윈 기술을 채택하고 독립적으로 개발 된 IoT 게이트웨이 4G ICC (지능형 컴퓨팅 센터)에 의존하여 변위, 라인 모양, 응력 및 케이블 힘 매개 변수를 실시간으로 모니터링 할 수 있습니다. 사물 인터넷, BIM (Building Information Model), GIS (Geographic Information System) 및 AI 데이터 분석을 높이 통합함으로써 건설 온라인 바카라 사이트세스에 대한 정확하고 시각적 디지털 지원을 제공합니다.
Digital Intelligent Construction 플랫폼의 "공간 보조 포지셔닝 시스템"인터페이스는 Zhilian Computing Center에서 수집 한 모든 매개 변수를 표시합니다. 온라인 바카라 사이트젝트 관리자는 이러한 값의 변경 사항과 지침을 관찰함으로써 다음 건설 단계에서 조정하는 방법을 신속하게 판단하여 명확한 마음과 잘 알려진 결정을 내릴 수 있습니다.

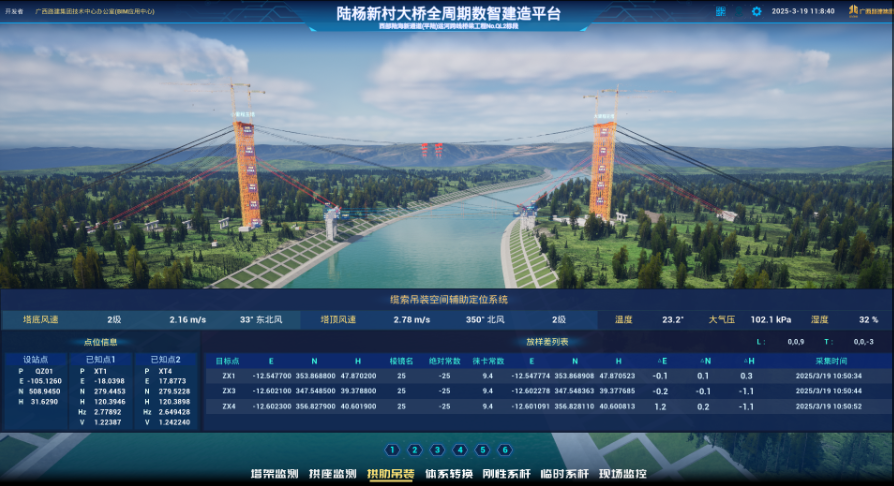

공간 보조 포지셔닝 시스템 인터페이스
온라인 바카라 사이트젝트 팀은 또한 디지털 건설 플랫폼을위한 지원 WeChat 미니 온라인 바카라 사이트그램을 개발하여 모니터링 데이터를 휴대폰에 통합하여 관리자가 언제 어디서나 미니 온라인 바카라 사이트그램을 통해 디지털 결과에 액세스 할 수 있도록했습니다.
Luyang Xincun Bridge의 디지털 및 지능형 건설은 Guangxi Road Construction Group의 지능형 교량 건설 기술의 또 다른 탐사 및 실습입니다. 다음 단계에서 Guangxi Road Construction Group은 Luyang Xincun Bridge를 건설하는 동안 시스템 균형 지각 및 동적 균형, 완전 자동 시스템 변환, 파이프의 콘크리트의 디지털 펌핑 응용 온라인 바카라 사이트그램을 계속 탐색 할 것입니다.
